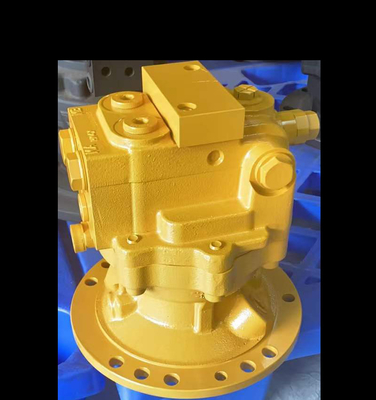

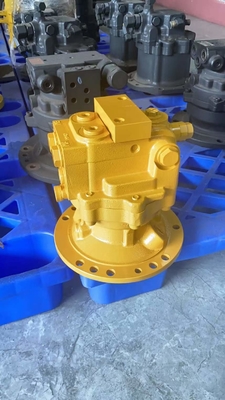

PC100-6掘削機の部品はモーター4561347093 706-73-01181 203-26-00121を振る
# | 部品番号 | 部分名 | Qty. | 価格の要求 |
---|---|---|---|---|
1 | 706-73-01181 | モーターASS'Y | 1 | |
1 | 706-73-01180 | モーターASS'Y | 1 | |
1 | 706-73-01161 | モーターASS'Y | 1 | |
これらのアセンブリはFIGS.Y1640-01A0AおよびY1640-02A0 Aで示されているすべての部品から成っている | ||||
1 | 706-73-03511 | モーター潜水艦ASS'Y | 1 | |
1 | (*706-73-43110) | 場合、モーター | 1 | |
2 | (*706-73-00020) | 潜水艦ASS'Yの収納 | 1 | |
2 | ハウジング | 1 | ||
3 | プラグ | 2 | ||
4 | プラグ | 1 | ||
5 | (*706-73-40010) | 軸受け | 1 | |
6 | (*706-73-42820) | PINの合せ釘 | 1 | |
7 | 706-73-72680 | プラグ | 1 | |
8 | 07002-11223 | Oリング、(F4350-65A0 -16) | 1 | |
9 | 709-25-11650 | 弁、点検 | 2 | |
10 | 709-25-11361 | ばね | 2 | |
11 | 709-25-11640 | プラグ | 2 | |
12 | 07000-12020 | Oリング、(0202-007) | 2 | |
13 | 706-73-72420 | ブッシュ | 2 | |
14 | 706-73-72440 | ばね | 2 | |
15 | 706-73-72430 | プラグ | 2 | |
16 | 07002-12434 | Oリング、(2-ACTUATER付属品のために) | 2 | |
17 | (*07000-02145) | Oリング | 1 | |
18 | (*01252-61240) | ボルト | 6 | |
19 | (*706-73-43960) | シャフト、ドライブ | 1 | |
20 | (*706-73-43880) | 軸受け | 1 | |
21 | (*706-73-43810) | スペーサ | 1 | |
22 | (*706-73-43610) | ばね | 2 | |
23 | (*706-73-43620) | 座席 | 1 | |
24 | (*706-73-43890) | 軸受け | 1 | |
25 | (*706-73-05030) | スペーサのキット | 1 | |
25 | スペーサか。2.1MM | 1 | ||
25 | スペーサか。2.4MM | 1 | ||
25 | スペーサか。2.7MM | 1 | ||
26 | (*04064-03515) | リング、スナップ | 1 | |
27 | 708-7T-12230 | ガスケット、シール | 1 | |
28 | 04065-04518 | リング、スナップ(ITL) | 1 | |
29 | (*706-73-43190) | ブロック、シリンダー | 1 | |
30 | (*706-73-43742) | 版、弁 | 1 | |
31 | (*720-68-19610) | PINの合せ釘 | 1 | |
32 | (*706-73-43120) | シャフト、中心 | 1 | |
33 | (*706-73-43130) | リング、中心 | 1 | |
34 | (*706-73-41110) | ばね | 1 | |
35 | (*706-73-05020) | 保持器のキット | 1 | |
35 | 保持器 | 1 | ||
36 | ねじ | 7 | ||
37 | (*706-73-43160) | ピストン潜水艦ASS'Y | 7 | |
38 | (*706-73-92340) | 版 | 4 | |
39 | (*706-73-92350) | ディスク | 3 | |
40 | (*706-73-92380) | ピストン、ブレーキ | 1 | |
41 | (*706-73-92390) | リング、ブレーキ | 1 | |
42 | (*07000-12115) | Oリング | 1 | |
43 | (*07000-12130) | Oリング | 2 | |
44 | (*708-7T-15150) | ばね | 4 |
