掘削機の付属品R220LC-9Sのヒュンダイのための39Q6-12100/39Q6-12101/39Q6-12102振動変速機
生産の記述

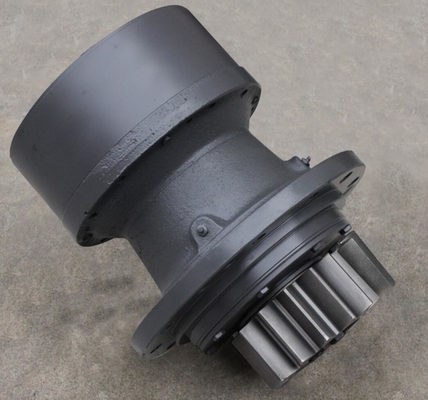

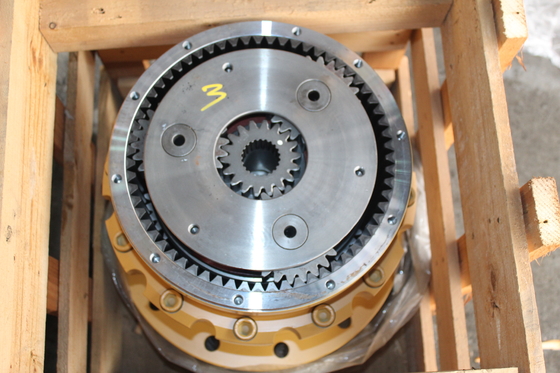

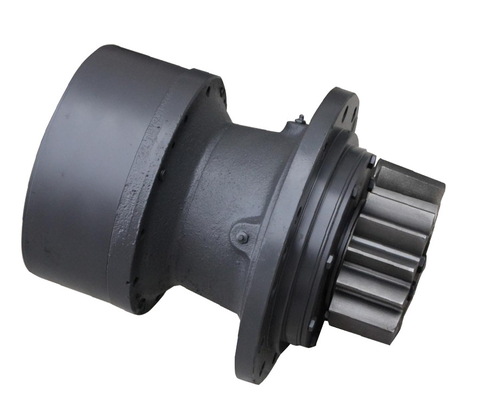

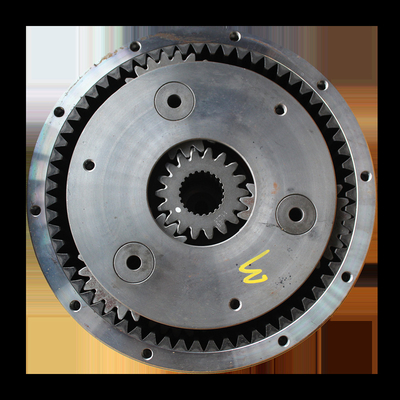

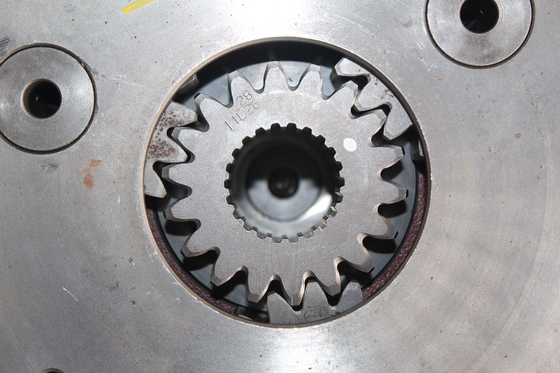

細部のイメージ
| Pos. | 部品番号 | Qty | 部分名 | コメント |
|---|---|---|---|---|
| *。 | @ | [1] | 振動モーター組立 | 4115を見なさい |
| *-2. | 39Q6-12100 | [1] | 振動減速装置 | HYMS |
| *-2. | 39Q6-12101 | [1] | 振動減速装置 | HYMS |
| *-2. | 39Q6-12102 | [1] | 振動減速装置 | HYMS |
| 1。 | 39Q6-12110 | [1] | GEAR-RING | |
| 2。 | 39Q6-12121 | [1] | SHAFT-DRIVE | |
| 3。 | 39Q6-12130 | [1] | BEARING-TAPER.MAIN | |
| 4。 | 39Q6-12140 | [1] | BEARING-TAPER | |
| 5。 | 39Q6-12150 | [1] | NUT-RING | |
| 6。 | 39Q6-12161 | [1] | PLATE-LOCK | |
| 7。 | S017-120166 | [4] | BOLT-HEX | |
| 8。 | 39Q6-12171 | [1] | 包装 | |
| 8。 | 39Q6-12172 | [1] | 包装 | |
| 9。 | S109-100306 | [10] | BOLT-SOCKET | |
| 10。 | 39Q6-12190 | [1] | キャリア2 | |
| 11。 | 39Q6-12200 | [3] | GEAR-PLANETARY 2 | |
| 12。 | 39Q6-12210 | [6] | BEARING-NEEDLE 2 | |
| 13。 | 39Q6-12220 | [6] | WASHER-THRUST 2 | |
| 14。 | 39Q6-12230 | [3] | PIN-CARRIER 2 | |
| 15。 | S472-800364 | [3] | PIN-SPRING | |
| 16。 | 39Q6-12240 | [1] | GEAR-SUN 2 | |
| 17。 | 39Q6-12260 | [1] | キャリア1 | |
| 18。 | 39Q6-12271 | [3] | GEAR-PLANETARY 1 | |
| 19。 | 39Q6-12280 | [3] | BEARING-NEEDLE 1 | |
| 20。 | 39Q6-12290 | [3] | WASHER-THRUST 1、UPP | |
| 21。 | 39Q6-12300 | [3] | WASHER-THRUST 1、低く | |
| 22。 | 39Q6-12310 | [3] | PIN-CARRIER 1 | |
| 23。 | S472-600364 | [3] | PIN-SPRING | |
| 24。 | 39Q6-12320 | [1] | GEAR-SUN 1 | |
| 25。 | 39Q6-12330 | [2] | PLATE-THRUST | |
| 26。 | 39Q6-12340 | [1] | 袖 | |
| 27。 | S631-120001 | [1] | Oリング | |
| 28。 | 39Q6-12350 | [1] | SEAL-OIL | |
| 29。 | 39Q6-41450 | [2] | PIN-PARALLEL | |
| 30。 | S109-16045D | [12] | BOLT-SOCKET | |
| 31。 | 39Q6-12360 | [1] | 名札 | |
| 31。 | 39Q6-12361 | [1] | 名札 | |
| 31。 | 39Q6-12362 | [1] | 名札 | |
| 32。 | 39Q6-41800 | [2] | リベット | |
| 33。 | P220-430204 | [1] | PLUG-HEX | |
| *-1. | @ | [1] | 振動モーター単位 | 4115を見なさい |
| K1. | 39Q6-12180 | [1] | キャリア組立のキット1 | ILLUSTを見なさい |
| K2. | 39Q6-12250 | [1] | キャリア組立のキット2 | ILLUSTを見なさい |
