掘削機の振動減少R300-9 39Q8-12100 31Q8-10141 31Q8-11141の振動変速機
生産の記述

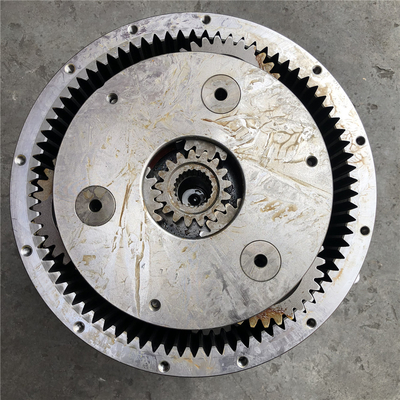

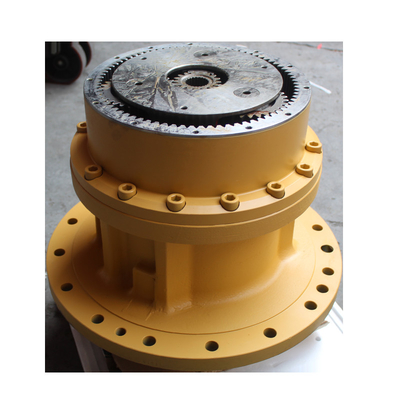

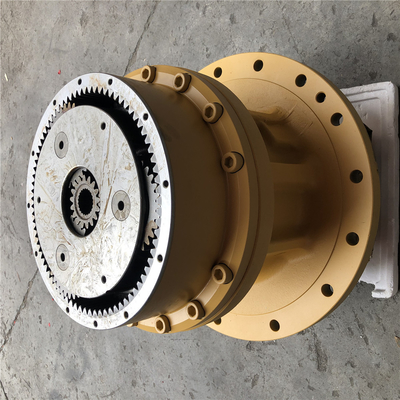

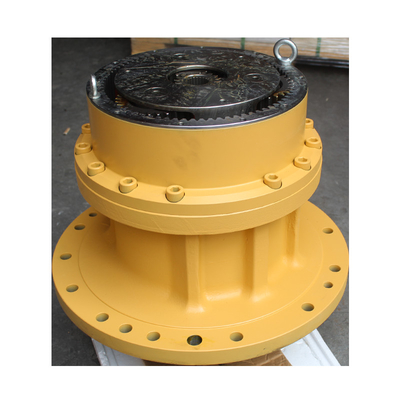

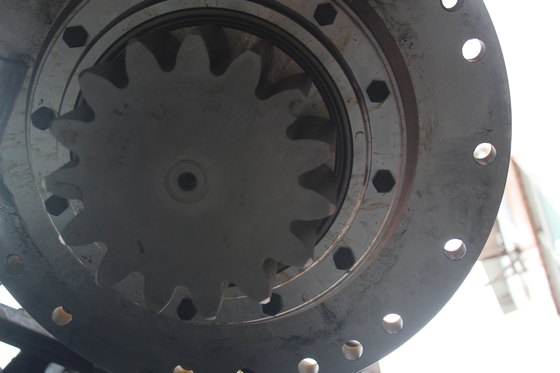

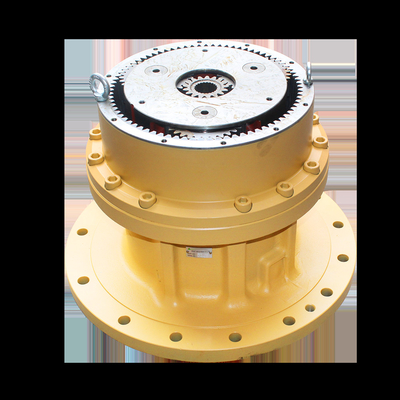

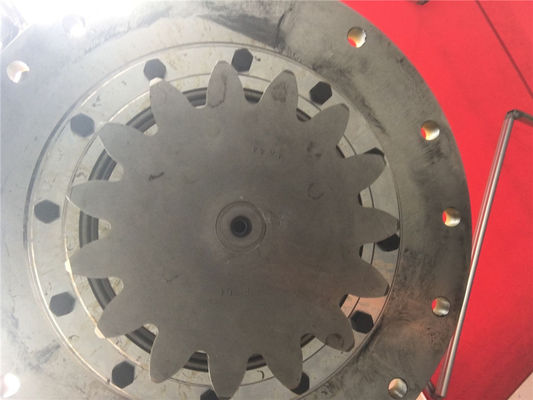

細部のイメージ
| Pos. | 部品番号 | Qty | 部分名 | コメント |
|---|---|---|---|---|
| *-2. | 39Q8-12100 | [1] | 振動減速装置 | 4107を見なさい |
| *-2. | 39Q8-12101 | [1] | 振動減速装置 | 4107を見なさい |
| 1。 | 39Q8-12110 | [1] | ギヤ リング | |
| 2。 | 39Q8-12120 | [1] | SHAFT-DRIVE | |
| 3。 | 39Q8-12130 | [1] | BEARING-SPH.ROLLER | |
| 4。 | 39Q8-12140 | [1] | BEARING-SPH.ROLLER | |
| 5。 | 39Q8-12150 | [1] | PLATE-THRUST | |
| 6。 | 39Q8-12160 | [1] | RING-SNAP | |
| 7。 | 39Q8-12170 | [1] | カバー | |
| 8。 | S017-120306 | [12] | BOLT-HEX | |
| 9。 | 39Q8-12180 | [1] | 包装 | |
| 10。 | S632-290001 | [1] | Oリング | |
| 11。 | S109-100306 | [12] | BOLT-SOCKET | |
| K12. | 39Q8-12201 | [1] | キャリアNO.2 | |
| K13. | 39Q8-12211 | [4] | GEAR-PLANETARY NO.2 | |
| K14. | 39Q8-12220 | [4] | BEARING-NEEDLE NO.2 | |
| K15. | 39Q8-12231 | [8] | WASHER-THRUST NO.2 | |
| K16. | 39Q8-12240 | [4] | PIN-CARRIER NO.2 | |
| K17. | S472-910404 | [4] | PIN-SPRING | |
| K18. | 39Q8-12251 | [1] | GEAR-SUN NO.2 | |
| K19. | 39Q8-12261 | [1] | PLATE-THRUST NO.2 | |
| K20. | 39Q8-12281 | [1] | キャリアNO.1 | |
| K21. | 39Q8-12291 | [3] | GEAR-PLANETARY NO.1 | |
| K22. | 39Q8-12300 | [3] | BEARING-NEEDLE NO.1 | |
| K23. | 39Q8-12311 | [6] | WASHER-THRUST NO.1 | |
| K24. | 39Q8-12320 | [3] | PIN-CARRIER NO.1 | |
| K25. | S472-800404 | [3] | PIN-SPRING NO.1 | |
| K26. | 39Q8-12331 | [1] | GEAR-SUN NO.1 | |
| K27. | 39Q8-12341 | [1] | PLATE-THRUST NO.1 | |
| 28。 | 39Q8-12350 | [1] | 袖 | |
| 29。 | S632-140001 | [1] | Oリング | |
| 30。 | 39Q6-12350 | [1] | SEAL-OIL | |
| 31。 | 39Q6-41450 | [2] | PIN-PARALLEL | |
| 32。 | S109-18050D | [14] | BOLT-SOCKET | |
| 33。 | 39Q8-12360 | [1] | 名札 | |
| 34。 | 39Q6-41800 | [2] | リベット | |
| 35。 | P220-430204 | [1] | PLUG-HEX | |
| K. | 39Q8-12190 | [1] | キャリア組立NO.2 | ILLUSTを見なさい |
| K. | 39Q8-12270 | [1] | キャリア組立NO.1 | ILLUSTを見なさい |
